ウインカー交換は成功(?)。とりあえず、 バイクのボディラインはキレイになりました。

全塗装のついでに、実はウインカーも変えておりました。

それはなぜかというと、カウルをバラすのがめんどくさいから。



いえ、言い換えると、効率的にカスタムしているということ。



純正のウインカーは、カウルからにょきっと飛び出てております。

この手のウインカーを見るたびに、キノコ的なものを連想してしまう。



せっかくのフルカウルなら、ボディラインを見せたほうが、引き締まって絶対かっこいいはず。

理想はGSXR-750みたいなウインカーミラーがええのですが、CBR400Rの場合、ウインカー穴を埋めなきゃならん。



それはめんどくさいので、貼るタイプのウインカーを購入して、穴を隠してしまおうという作戦。

結果的にそれが裏目にでて、成功(?)という結果に終わりました。

完全なるリサーチ不足でした。






ウインカーの取り外し

まずは、ウインカーを外すために、サイドカウルを外します。

詳しくはこちらの記事をご覧ください。

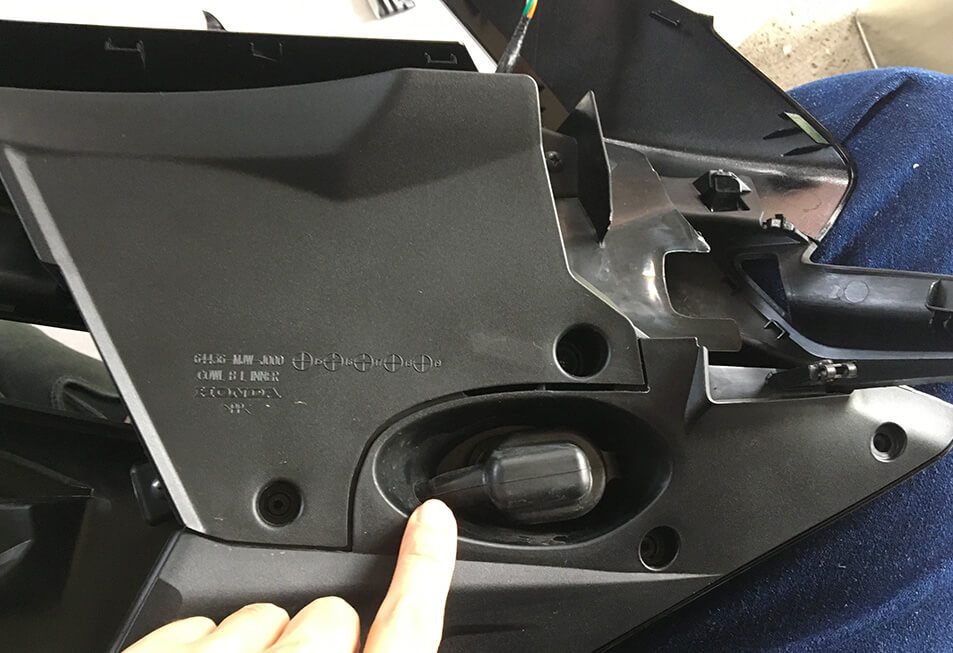

カウルを外し終わったら、サイドカウルの内張り(?)を外します。

基本的には、プラスドライバーで外れるので、問題無し。

その後は、本体と接続するカプラーを引き抜きます。



引っ張れば抜けます。

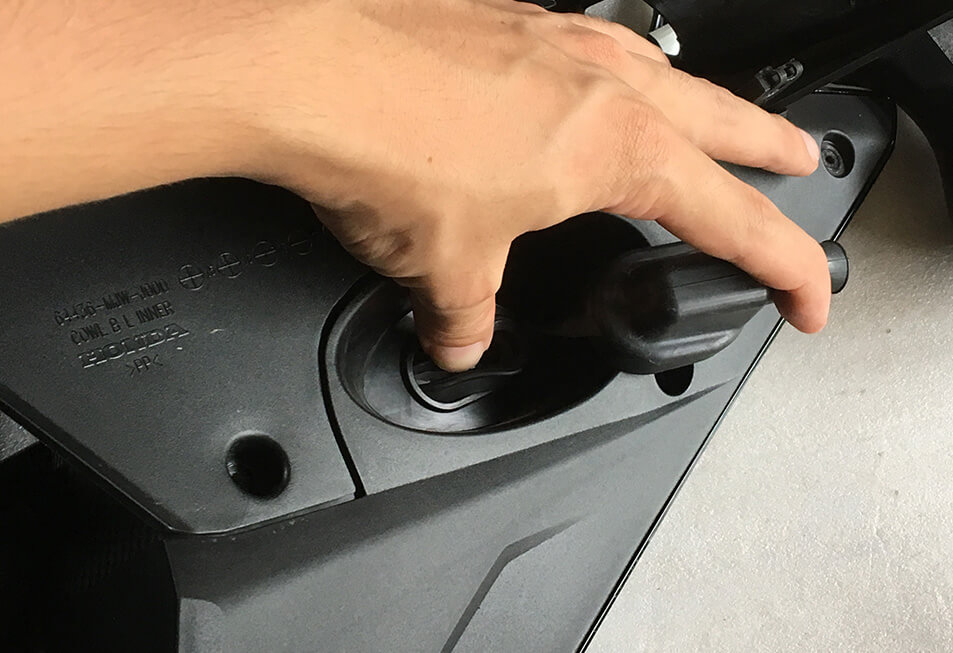

そして、固定してあるボルトを緩めます。
ボルトを回すとウインカーも回ってしまったので、片手でキノコの柄の部分を握って回らないように固定。





これで、緩みました。
その後はケーブル類を外へ押し出します。

ゴム製なので、力を加えれば変形してくれます。





無事に取り外しが完了しました。




ウインカーの取り付け

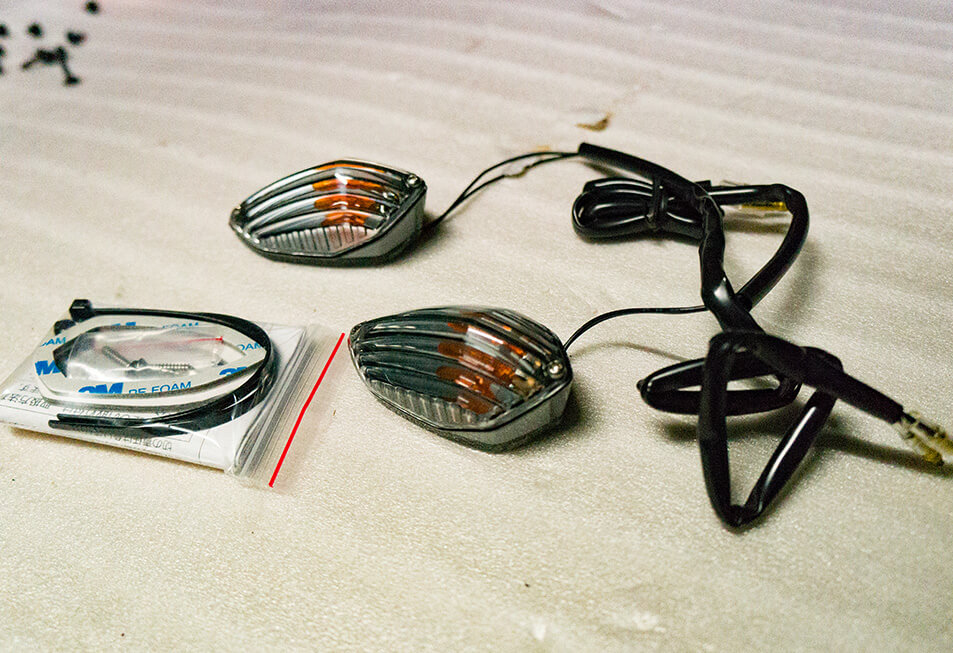

今回使用したウインカーはこちら。

ボディカラーが黒なので、スモークタイプのウインカーを使用して、ボディに馴染むようにチョイス。

付属品は、
・ウインカー本体
・固定用ネジ
・タイラップ
・両面テープ
・説明書

でした。


早速とりつけに入ります。

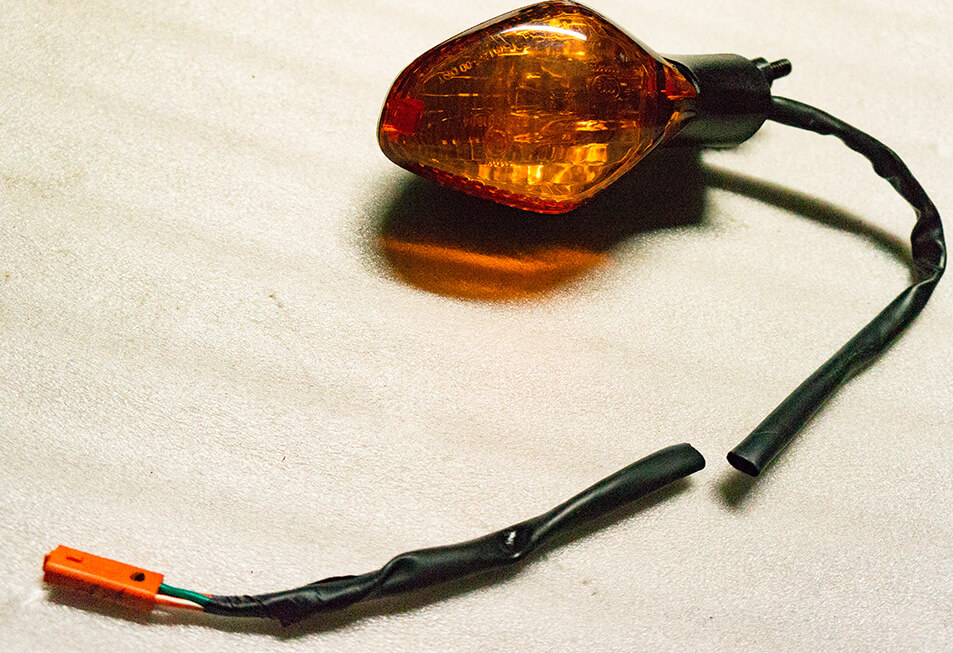

ボディ側のウインカー端子はカプラーになっているので、ウインカー側のカプラーを流用するために、配線ぶった切りです。





純正のコードを切るたびに、切ない気持ちになります。

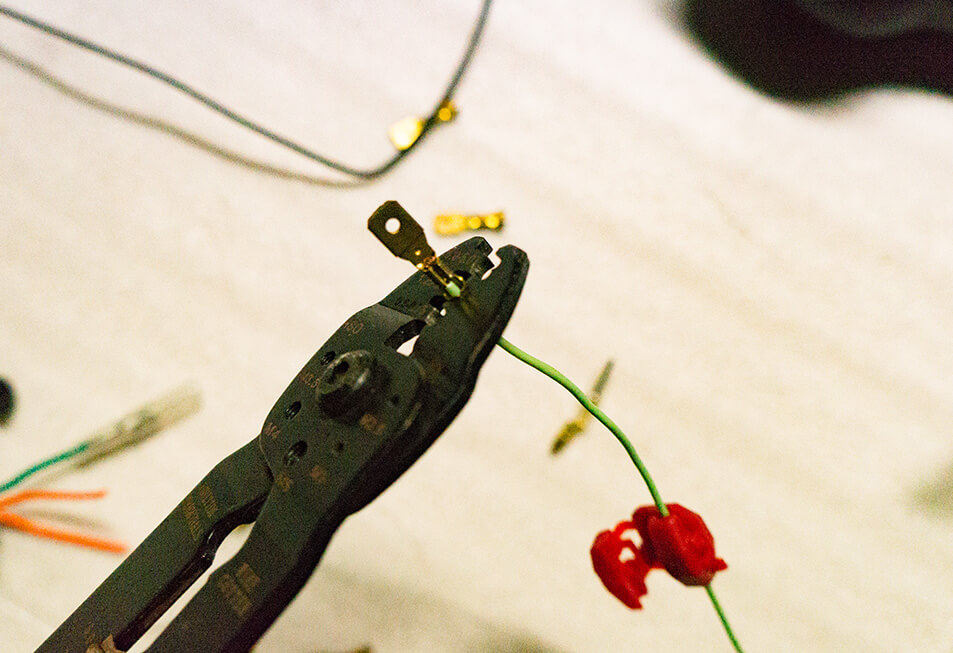

気を取り直して、カプラーをウインカーと接続するために、キボシ加工を施します。





手持ちの丸キボシが無い+深夜

ということで、余っていた平型のキボシを使用。
通電には問題無し。

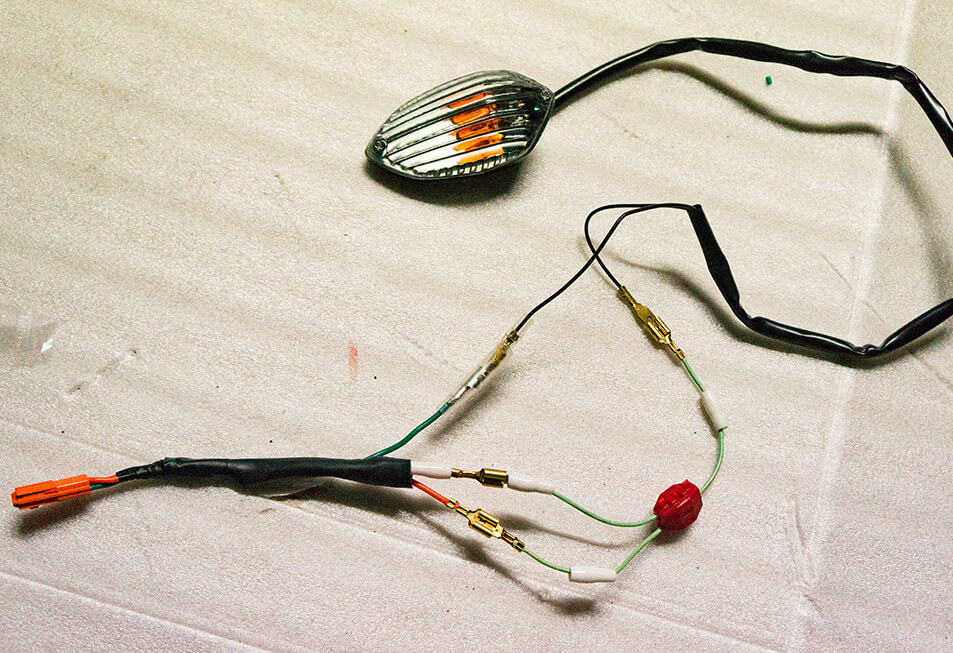

無事に接続完了。
念のため、取り付け前にビニールテープで防水処理をしました。


点灯チェックも問題無し!

…のはずでした。

問題発生1

まずここで第一の失敗が発生しました。

それは点灯チェックをしている時に気付きました。





CBR400Rはウインカーの部分が常時点灯している仕様なのです。

なので、配線はマイナスと

・ウインカー用のプラス
・ハザード用のプラス
・常時点灯用のプラス

というわけで、プラスの配線が3本あります。


が、今回買ったウインカーのプラスの配線は、
2本しかありませんではないですか!!

デイトナさん!!頼のんますぜ!!

とか思いましたが、確認してない自分が悪い。



なので、常時点灯は諦め、ウインカーとハザードを機能させる選択をしました。



黒いボディなので、黄色のライトなんてない方がいいよね。
と、無理やり納得。


ウインカーとハザードは正しく機能したので、
そのまま、配線作業を進めることにしました。



いざ取り付け。

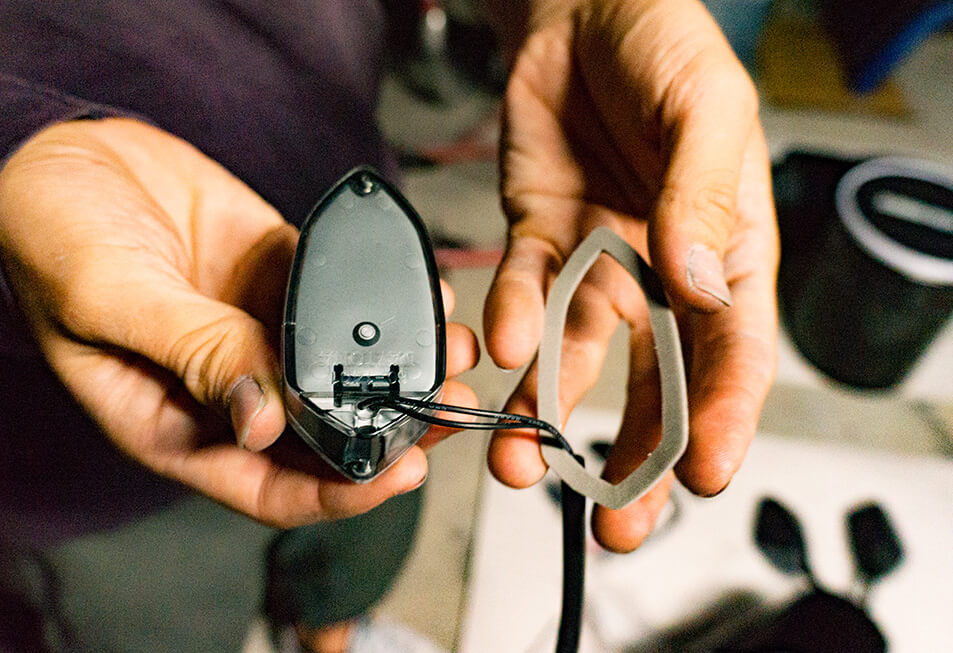

付属の両面テープを使用します。

もちろん貼り付け前はシリコンオフで脱脂。





両面テープは想像以上に厚みがあって、バイクの振動にも耐えてくれそうな頼もしい気配を感じました。

問題発生2

いざ、バイクに貼り付けようとした時に事件は起きました。

今回購入したウインカーのサイズが予想よりも小さくて、純正ウインカーの入っていた穴を全て覆い隠すことができませんでした。

なんてこった!!

でもとりあえず、貼り付け!!





え、どうなのこれ?

言われなければわからない?

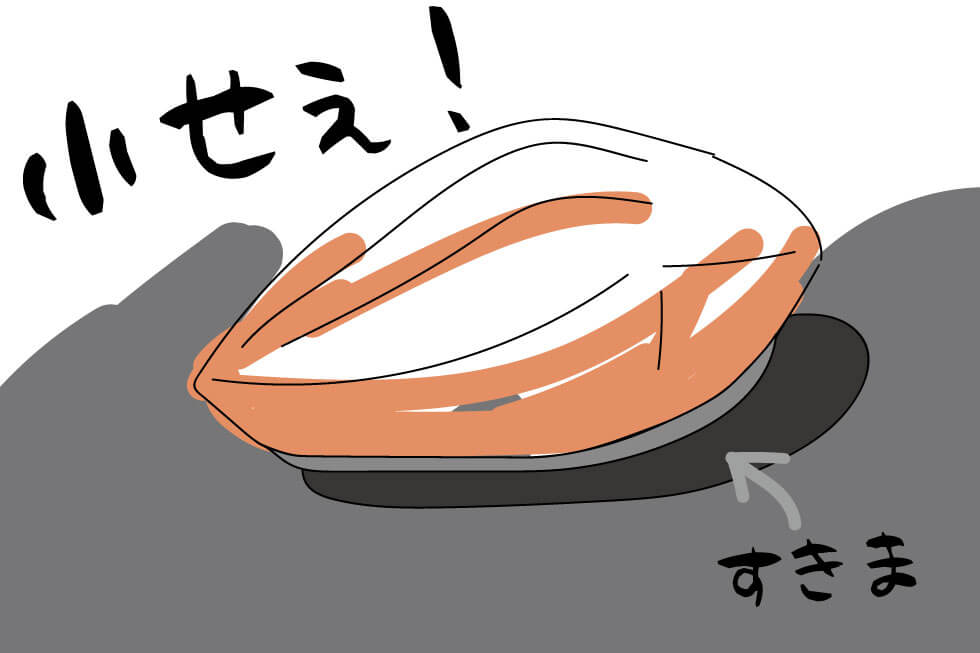

写真は黒くて分かりにくいので、絵で描くとこんな感じ。





角度によっては、隙間は全くみえません。



しかし、一番重要な問題点はそこではありません。

問題はウインカーが小さいために、両面テープの接着面積が限りなく少ない。



一番いい角度で、可能な限りテープをつけましたが、うーんどうだろう。

これが、今回の一番の誤算。



ウインカー穴のサイズと、ウインカーの大きさをしっかり把握しないまま購入してしまったのです。

俺のばかぁぁ!!



とはいっても、純正のケーブルをぶった切った後に、キボシ加工して、再度取り付けるのは、深夜1時過ぎからやる気は起きません。



なので、とりあえずこのまま、カウルをもとに戻しました。

まとめ

というわけで、一応完成はしましたが、不安材料がたくさん。

やっぱり一番気がかりなのは、両面テープの設置面積。



手で持って引っ張っても簡単に取れそうな気配はないので、当面はこのまま使用します。



ちなみにですが、なぜこのウインカーをチョイスしたかというと、車検対応だからです。

車検基準は、下記のとおり。


・橙色のみ
・10W以上60W以下
・発光面積平方cm以上
・発光面中心より内側45度、外側80度から視認可能であること
・毎分60回~120回、一定の周期である
・Fウインカーの発光面の中心が250mm以上離れていること
・Rウインカーの発光面の中心が150mm以上離れていること


デイトナさんはこの基準をクリアしたウインカーを作ってくれたわけです。

そんなの使わないわけないじゃないですあか!!

そしたら、このザマです…。



みなさんは取り付け前に、本当に装着が可能か調べてから買った方がええですよ。

まぁ、見た目的には、ボディラインがすっきり見えるようなシルエットになったので、カスタム自体には割と満足もしていたりします。笑

それでは、Have a nice 東海バイクライフ!!




シェアする
Share

2 thoughts on “ウインカー交換は成功(?)。とりあえず、 バイクのボディラインはキレイになりました。

  1. 常時点灯(ポジションランプ用)してないと結局車検は通らないのでは…?
    間違ってたらすみません

    1. コメントありがとうございます!
      マジすか!? と思って調べてみたのですが、おそらく大丈夫なようです!

      おそらくウインカーランプの常時点灯は、車幅灯という認識で、道路運送車両の保安基準 第34条(車幅灯)によると、「車幅灯は白色、淡黄色または橙色であり、そのすべてが同一色でなければならない。幅0.8メートル以下の自動車は車幅灯を備えていなくても良い。よって、バイクには原則不要であるが付けていても問題ない。」らしいのです。

      参考:http://e-rebirth.net/products/reguration/top_hoan_index.html

      なので、CBR400Rの車幅は750mmで、幅0.8mの基準以下になるため、おそらくポジションランプはつけなくてもOKかと思います!

      もし、違っていたら、教えてもらえると嬉しいです!
